可提升旋流曝气器

RF系列旋流曝气器是在传统螺旋形曝气器的基础上，结合多种先进结构形式，成功开发的新一代高效曝气设备。具有服务面积大、阻力小、运行稳定可靠、不堵塞、使用寿命长等优点。产品主要用于工业废水、市政污水处理中的曝气系统，在高悬浮物、高硬度、易结垢废水中优势非常明显。

RF系列旋流曝气器具有如下特点：

a.  曝气器的特殊结构，可以实现曝气器下面的水体也处于流动状态，整个曝气池无充氧盲区。

b.  曝气器内部的多层切割器，可以实现气水充分混合和多层切割，提高氧利用率。

c.  连续和间歇运行条件下，曝气器都不会堵塞，免维护。

d.  大通道设计，特别适合高悬浮物、高硬度、易结垢废水，使用寿命长达10年以上

性能参数

3、计算机流体力学模拟

为了保证产品的各项性能，需要不断地测试各种参数，包括进气口方式、进水方式、旋流角度等等。对各种型号的旋流曝气器，在产品设计时进行了各种大量的试验，根据实验参数同时也进行了计算机流体动力学模。通过计算机三维建模，对曝气器的内部流速、汽水混合状态、压力分布、氧气质量浓度等各项参数进行细部分析，在此基础上对设备结构进行了多次改进；并在实际工况下进行了试验分析，保证了氧气转移效率，又保持了极低的压力损失。

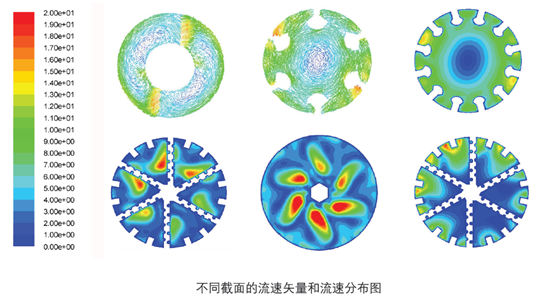

下图为模拟过程的一些图片：

经过计算机模拟，优化出方案，初步确定了旋流曝气器的结构型式。

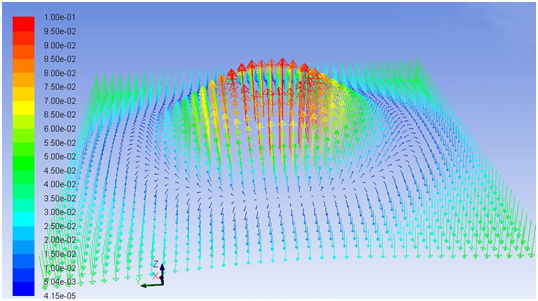

然后，针对旋流曝气器在水中的使用状态，我们也进行了深入模拟，包括其周围的上升流速、下降流速及其分布形式，详见下图。

（注：箭头长短代表流速大小（越长流速越大）；箭头方向代表流速方向）

由以上图片可以看出，曝气器上方中心位置有明显上升流速，而边缘位置有明显的下降流速，形成了较好的池内大循环。
